Difratômetro de Raios X TD-3500

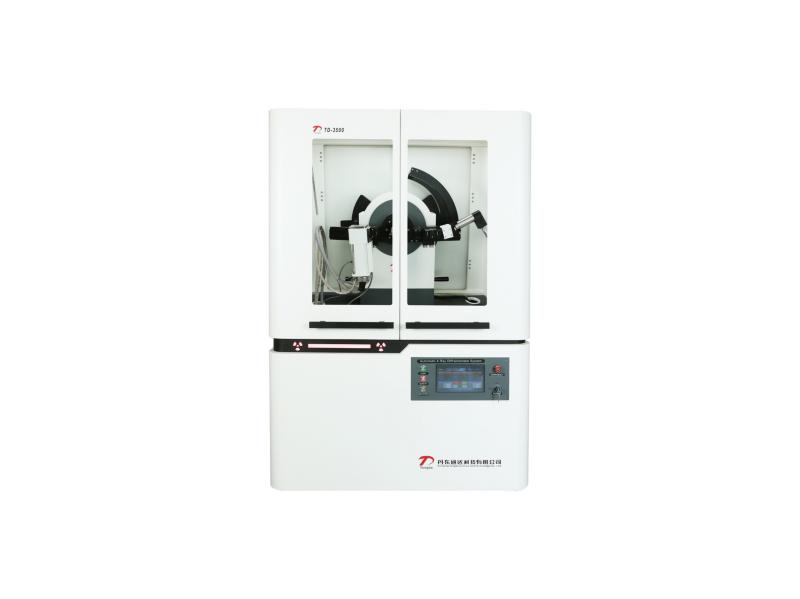

Difratômetro de raios X TD-3500

O difratômetro de raios X é usado principalmente para caracterização de fase, análise quantitativa, análise de estrutura cristalina, análise de estrutura de material, análise de orientação cristalina de amostras de pó, bloco ou filme fino. Medição de tensão macroscópica ou microscópica, medição de tamanho de grão, medição de cristalinidade e semelhantes. O difratômetro de raios X em pó TD-3500 produzido pela Dandong Tongda Technology Co., Ltd. é controlado pela Siemens PLC importada. O difratômetro de raios X em pó TD-3500 é caracterizado por alta precisão, alta exatidão, boa estabilidade, longa vida útil, fácil atualização, operação simples e inteligência. Flexível para adotar uma variedade de análises e pesquisas de testes do setor.

Os difratômetros da série TD incorporam a essência da pesquisa e desenvolvimento da Tecnologia Tongda ao longo dos anos e evoluem com as necessidades da época.

O difratômetro de raios X é usado principalmente para caracterização de fase, análise quantitativa, análise de estrutura cristalina, análise de estrutura de material, análise de orientação cristalina de amostras de pó, bloco ou filme fino. Medição de tensão macroscópica ou tensão microscópica, medição de tamanho de grão, medição de cristalinidade e semelhantes. O difratômetro de raios X em pó TD-3500 produzido pela Dandong Tongda Technology Co., Ltd. é controlado pela Siemens PLC importada. O difratômetro de raios X em pó TD-3500 é caracterizado por alta precisão, alta exatidão, boa estabilidade, longa vida útil, fácil atualização, operação simples e inteligência. Flexível para adotar uma variedade de análises e pesquisas de testes do setor.

                                                Difratômetro de raios X em pó

Gerador de raios X (gerador de estado sólido de alta frequência e alta tensão e gerador de frequência de energia são opcionais)；

Adote a tecnologia de controle PLC com direitos de propriedade intelectual independentes e patente de invenção nacional; alto grau de automação, taxa de falhas muito baixa, forte capacidade anti-interferência, boa estabilidade do sistema, pode prolongar a vida útil de toda a máquina. O PLC e a interface do computador controlam automaticamente o interruptor do obturador, controlam automaticamente a pressão do tubo, o fluxo do tubo para cima e para baixo, com função de tubo de raios X de treinamento automático. A tela sensível ao toque é usada para monitoramento on-line em tempo real para exibir o status do instrumento.

Unidade de controle de gravação avançada com circuito de controle PLC；

A avançada tecnologia de controle PLC e a tela sensível ao toque em cores reais são adotadas para realizar a interação humano-computador, e o hardware do sistema é modularizado, o que aumenta muito a capacidade anti-interferência do sistema e torna o sistema mais estável. O sistema pode funcionar de forma estável sem falhas por um longo tempo devido à grande escala, alta precisão e alta automação do circuito de controle PLC Siemens importado.

Este sistema tem as seguintes vantagens em comparação com o circuito de chip único usado por outras empresas

Controle de linha simples, fácil de depurar e instalar；

Devido ao design modular, a manutenção do sistema é muito simples, os usuários podem reparar e depurar sem a presença dos técnicos do fabricante;

O uso de tela de toque avançada em cores reais para obter interação humano-computador, funções de proteção completas, operação muito conveniente, design de animação tridimensional é mais fácil de usar, mais intuitivo, conveniente para o operador usar e julgar informações de falhas. Melhorar muito a estabilidade de contagem do sistema, de modo a melhorar a estabilidade geral da máquina；

Devido à forte capacidade de expansão do PLC, pode facilmente expandir uma variedade de acessórios funcionais, sem adicionar nenhuma linha de hardware adicional.

Detector de difratômetro de raios X de pó

Detector proporcional（computador）ou Detector de cintilação（SC）。

Goniômetro de alta precisão

Os goniômetros da série TD são acionados por rolamentos importados de alta precisão. O controle de movimento é realizado por um conjunto de servossistemas acionados por vetor de loop totalmente fechado de alta precisão. O driver inteligente inclui um microprocessador RISC de 32 bits, um codificador magnético de alta resolução, o erro mínimo de posição de movimento pode ser corrigido automaticamente, alta precisão e exatidão dos resultados de medição podem ser garantidas. A cabine de reprodutibilidade angular atinge 0,0001 graus, ângulos de passo menores de até 0,0001 graus.

O goniômetro angular com estrutura de eixo oco possui patente de invenção nacional.

                                              Goniômetro difratômetro de raios X em pó

Dispositivo eletrônico de intertravamento de porta de chumbo, proteção dupla, janela de veneziana e ligação de porta de chumbo, fechamento automático de obturador aberto de porta de chumbo, para garantir a segurança dos usuários.

Tubo de raios X（tubo de vidro, tubo corrugado, tubo cermet opcional）
